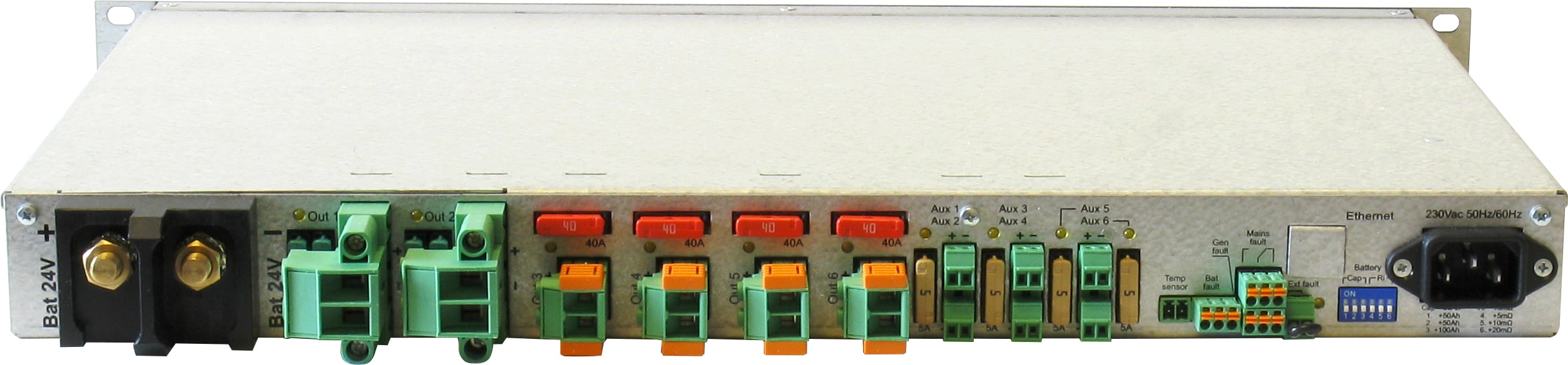

INTEVIO Notstromversorgung PSU 24-1

581726

Die Notstromversorgung PSU 24-1 ist für den Betrieb mit dem INTEVIO System ausgelegt. Sie dient als Batterieladegerät und Kontrollgerät für externe 24 V DC Notstrombatterien gemäß den Normen EN 54-4 / A1 + A2
  • Hochleistungs-Notstromversorgung für 19“-Rack
  • Hoher Ausgangsstrom, bis zu 200 A @ 24 VDC
  • Management eines Batteriestromkreises
  • Max. Kapazität der Batterien (Akkus) 270 Ah
  • Widerstandsprüfungen der Batteriekreise
  • Ausgleichspannungspegel von Batterien in Serie
  • Temperaturkompensation von Bulk-Ladung und Schwebe-Spannung
  • Erweiterte Diagnose- und Statusanzeige
  • Eingebauter DC-Stromverteiler und Niederspannungstrennvorrichtung LVDD
  • Möglichkeit, das System nur mit Batteriestrom zu starten, wenn keine Stromquelle vorhanden ist - sogenannter Kaltstart
  • Eingebaute Messung des Widerstand des Batteriestromkreises
  • UI-Merkmale des Batterieladens
  • Fähigkeit, im schwebenden Modus oder mit diskontinuierlicher Batterieladung zu arbeiten
  • Einphasenstrom mit PFC
  • Mikroprozessor gesteuert
  • Digitale Kommunikation über USB-Anschluss
  • Betrieb mit verschiedenen Säurebatterien
Netzstromversorgung 230 V, 50/60 Hz, max 2.7 A, PF 0.94

Ladestrom

4...16 A max
Ausgangsstrom
200 A (aus Akku)
Maximale Akkukapazität
270 Ah
Betriebstemperatur / Kühlmethode
-5°C ... 45°C / Zwangslüftungsventilatoren
Abmessungen H: 43 mm (1U) B: 483 mm (19″) T: 330 mm
Gewicht 4.9 kg
Schutzart
IP20
Akkuspannung bei 25 °C 27,1 V
  • 581730 Batterie 12V / 105 Ah
  • 581731 Batterie 12V / 150 Ah
  • 581732 Batterie 12V / 65 Ah
  • 581733 Batterie 12V / 210 Ah
