Löschsteuerzentrale BC08

L210138H

VdS-Anerkennung: G 223085

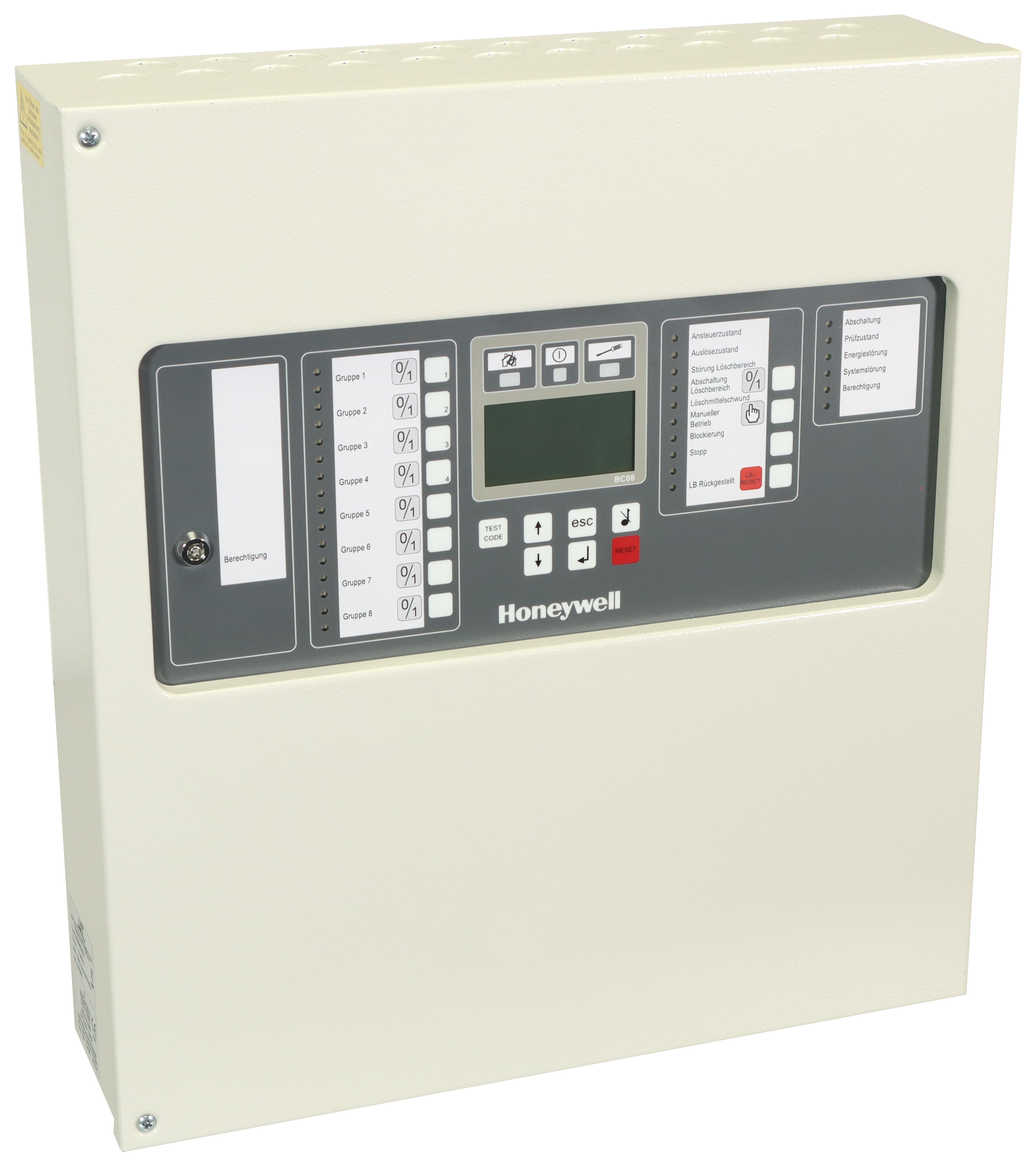

Die kompakte Honeywell Löschsteuerzentrale BC08 wurde für den Einsatz in Einbereichs-Löschanlagen konzipiert. Die Löschsteuerzentrale BC08 umfasst ein Wandgehäuse, das Netzteil mit 2,2 A Ausgangsstrom sowie die Zentralbaugruppe mit Anzeige- und Bedienfeld. Die Zentrale verfügt über Steuereingänge, leitungsüberwachte Ausgänge, Open-Collector Ausgänge sowie potentialfreie Relaisausgänge. Das Gehäuse bietet Platz für Notstrombatterien mit 2 × 12 V / max. 22 Ah. Am Bedienfeld sind 11 Tasten zur direkten Bedienung von Anlageteilen vorhanden.

  • Zwei frei parametrierbare Steuereingänge
  • Acht frei parametrierbare Open-Collector-Ausgänge.
  • Vier leitungsüberwachte Ausgänge.
  • Drei potentialfreie Relaiskontakte.
  • Erweiterung über zusätzliche Relaiskarten.
  • In die Bedienfront der Zentrale können bis zu drei Schlüsselschalter eingebaut werden.
  • Frei parametrierbare Ausgänge für Steuerungen mit logischen Verknüpfungen zur Aktivierung ermöglichen höchste Flexibilität.
  • Intuitive Menüführung und im Betrieb umschaltbare Menüsprache.
  • Die abnehmbare Zentralbaugruppe sowie reichlich Platz für die Kabeleinführung erleichtern die Montage und Installation
  • Permanente Überwachung und Ladung der Batterien.
  • Die Zentrale ist im Auslieferungszustand sofort einsatzbereit.
  • Individuelle Konfigurationen werden komfortabel mittels PC-Software PARSOFT erstellt.
  • Über eine USB-Schnittstelle kann die Parametrierung vom PC in die Zentrale übertragen oder ausgelesen werden.
Spannungsversorgung 230 VAC +10/-15%, 47 - 63 Hz
Stromaufnahme max. 650 mA @ 230 VAC
Ausgangsspannung typisch 27,6 VDC
Ausgangsleistung 60 W
Stromaufnahme(ohne zusätzliche Baugruppen) 85 mA @ 24 VDC
Akkumulator
 2x 12 V – max 22 Ah
Eingänge 2x frei parametrierbar
Ausgänge 2x überwacht, max 1 A
2x überwacht, max 300 mA
3x potentialfreie Relaiskontakte, 2 A @ 30 VDC; 0.5 A @ 125 VAC
8x Open-Collector Ausgänge, max. 35 mA/td>
Umgebungstemperatur -5 ° C bis +40 ° C
Luftfeuchtigkeit Max. 95% nicht-kondensierend
Schutzart IP 30
Montageart Aufputz
Gehäusematerial Stahlblech, 1 mm, pulverbeschichtet
Farbe grauweiß, RAL 9002
Abmessungen B × H × T 384 × 425 × 106 mm
Gewicht (ohne Batterien und Erweiterungsmodule) 5,3 kg
  • L210190 Relaisbaugruppe RL04-1 für 4 potentialfreie Ausgangskontakte
  • L211143 Relaisbaugruppe RL608-1 für 8 NC/NO Ausgangskontakte oder überwacht
  • L222004 Relaisbaugruppe RL58-1 für 8 potentialfreie Ausgangskontakte
  • L222010 Relaisbaugruppe RL58-2 für 4 potentialfreie Ausgangskontakte, hohe Schaltleistung
  • L222013 Resetmodul MQZ1000-1
  • L223026 Alarmgebermodul SZ58-3 zur Erweiterung um 4 Alarmgeberstromkreise
  • L223052 Adapter Energieverteiler
  • L229014 Spannungsstabilisator 24VDC/3A für externe Geräte
