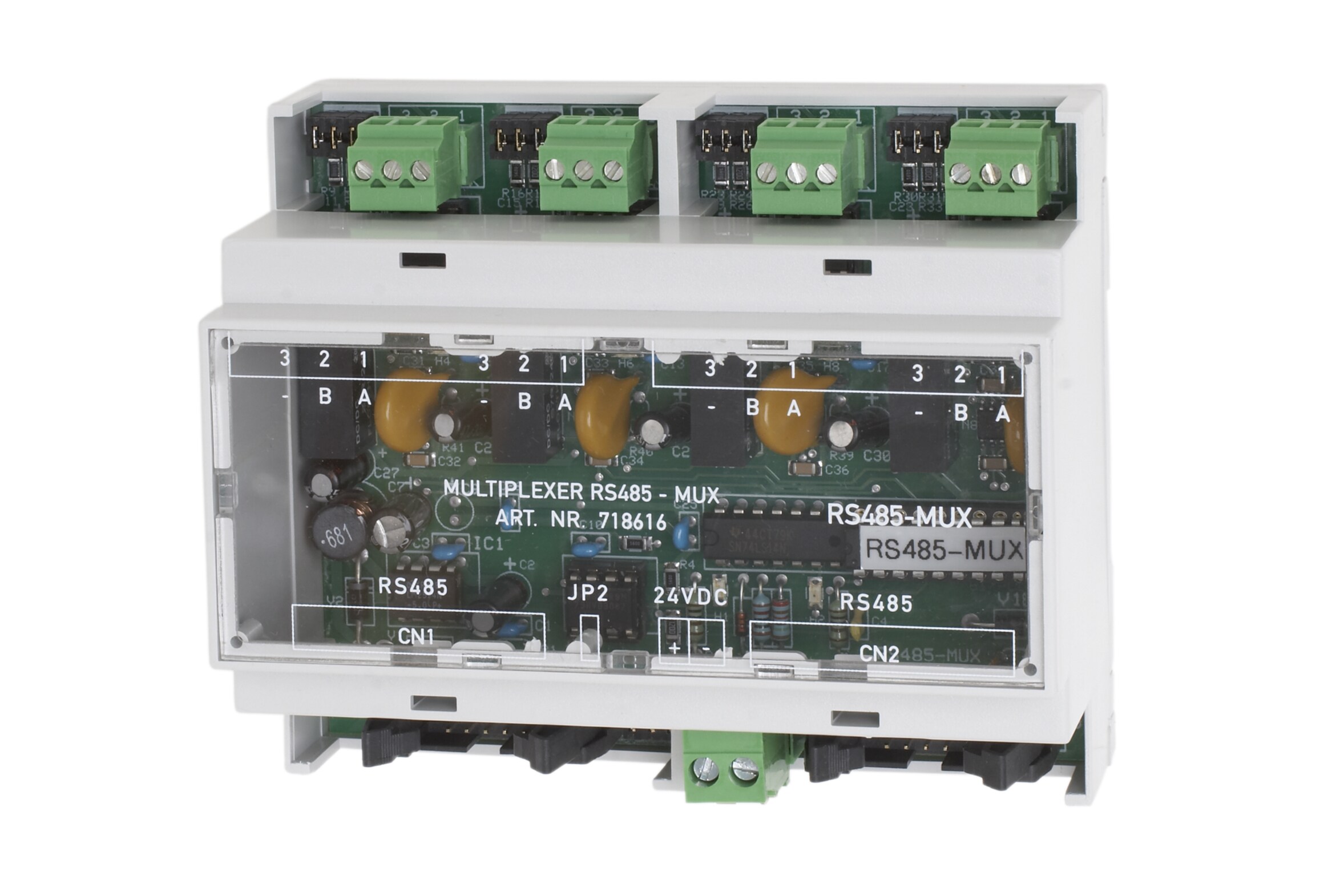

Multiplexer

AC0028

Durch den Einsatz eines Multiplexers können an eine Linie einer Anlage bis zu 4 Busstränge mit bis zu 1000 m Leitungslänge je Strang angeschlossen werden. Das Modul ist erforderlich, wenn drei oder mehr sternförmige Bus-Leitungen an einer Linie installiert werden. Die Busstränge sind untereinander galvanisch getrennt. Der Status des Datenbusses wird über LEDs signalisiert.Der Multiplexer kann sowohl in der Zentrale als auch in den Unterverteilern der Sicherheitsbeleuchtung verbaut werden. Dabei wird jeweils nur eine Busleitung (LAN CAT 7) benötigt.Es können maximal 30 Eingangsmodule und/oder 16 Abgangsmodule angeschlossen werden.
• Strang 1 bis 4 je: max. 1000 m, bis zu 2 Leitungen
• Signalverstärker und galvanische Trennung für 4 Busstränge mit bis zu 1000 m Leitungslänge pro Strang
• Pro Abgang signalisieren 2 LEDs den Status des externen Busses
• Bis zu 8 Leitungen anschließbar
• 1 Linie
• 2 LEDs informieren über den Status des Datenbusses
• Anschluss. Buskabel LAN CAT 7
Betriebsspannung
24 V DC +/-15%
Abmessungen
B: 105 mm H: 90 mm T: 58 mm
