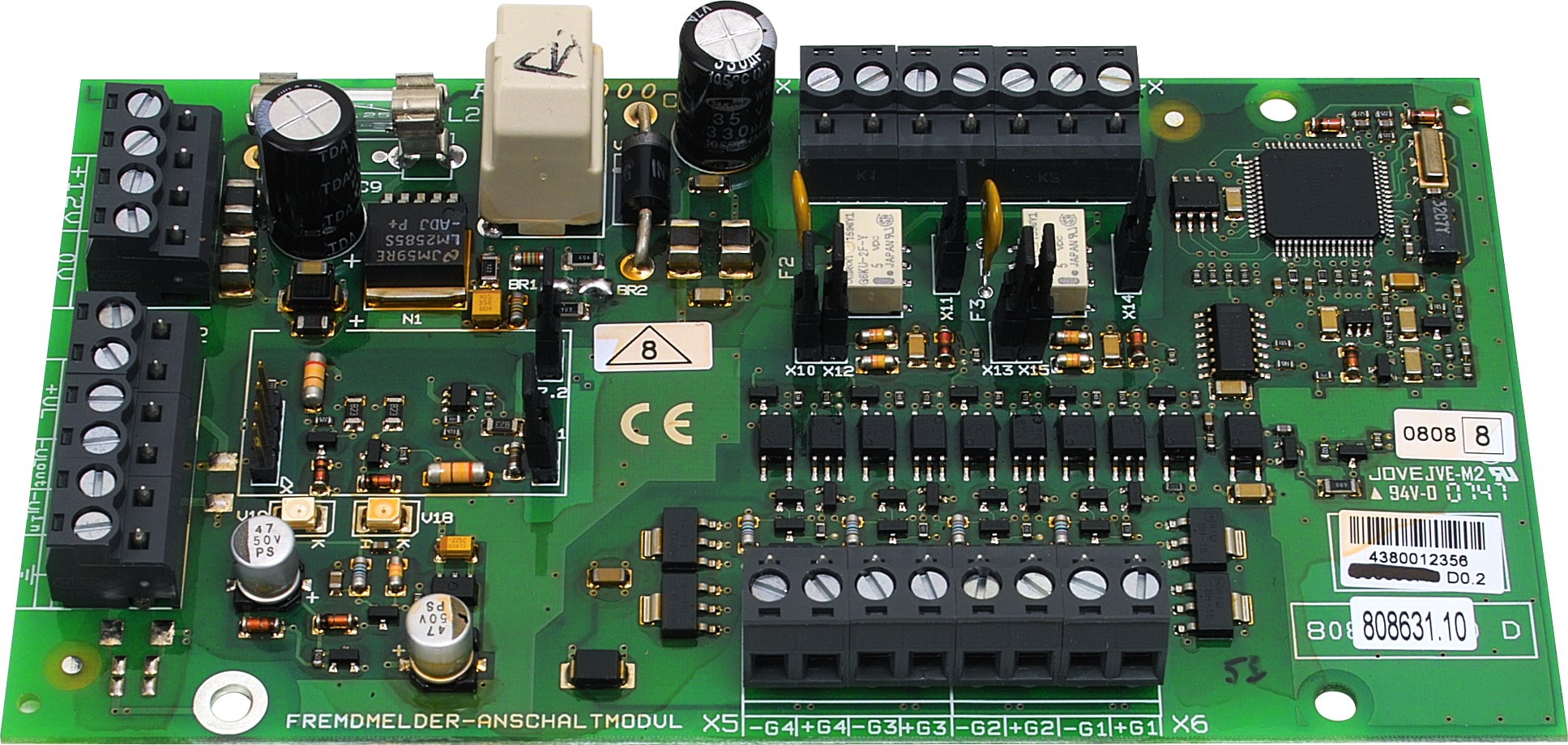

Fremdmelderanschaltmodul RZT 8000/12 V

808631.10

VdS-Anerkennung: G 207098
Das Fremdmelderanschaltmodul ist ein eigenständiger Teilnehmer auf dem esserbus® der Brandmelderzentralen des Brandmeldesystems 8000 und IQ8Control. Es können individuell automatische Brandmelder und Handmelder (Grenzwerttechnik) anderer Hersteller an die 4 Gruppeneingänge angeschaltet werden. Über das interne DC/DC-Modul kann die Nennspannung 12 V DC nicht konfiguriert werden. Zum Betrieb der Fremdmelder ist kein zusätzliches Resetmodul erforderlich.

  • Belegung von nur einer Adresse pro Koppler
  • Max. 100 Koppler pro Zentrale
  • Max. 31 Koppler je Ringleitung
  • Max. 32 Koppler pro Meldergruppe
Betriebsspannung 10,5 ... 13,8 V DC
Gewicht ca. 150 g
Lagertemperatur -25 °C ... 75 °C
Umgebungstemperatur
-10 °C ... 50 °C
Stromaufnahme
max. 1.250 mA
Abmessungen

B: 150 mm H: 82 mm T: 20 mm

Kontaktbelastung Relais max. 30 V DC/1 A oder 48 V DC/0,5 A
  • 788612 Trennerplatine
  • 788600 Aufputz-Gehäuse grau
  • 788601 Unterputz-Gehäuse grau
  • 788650.10 Aufputz-Gehäuse weiß
  • 788651.10 Unterputz-Gehäuse weiß
  • 788605 Einbausatz

Leistungserklärung

DatentypNameGröße
DoP-20615130701, esserbus-Koppler RZT 8000 Version: 07.2013 4 MB
